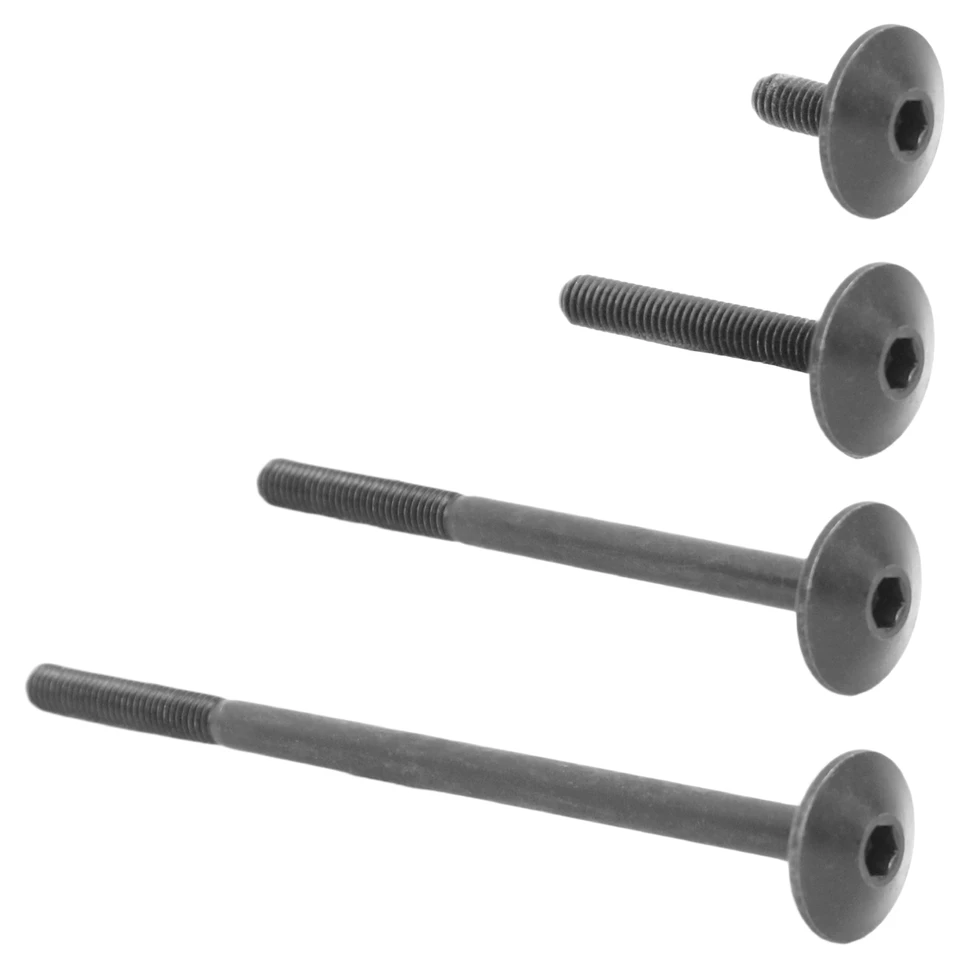

Концевые винты для вала 10-32

10-32 Shaft End Screw V1 и V2 совместимы с системой REV ION и используются для фиксации компонентов на любом шестигранном валу ION вместо шеечных стопорных колец. 1/2-дюймовые закруглённые шестигранные валы доступны в различных длинах и имеют внутреннюю резьбу под винт #10-32. Интегрированный фланец Shaft End Screw больше внешнего диаметра 1/2-дюймового шестигранника и предотвращает соскальзывание деталей с конца вала.

Все Shaft End Screws имеют нейлоновую вставку на резьбе, что делает их самоблокирующимися без необходимости нанесения дополнительных материалов и безопасными для всех типов конструкций.

Это также позволяет фиксировать вал внутри подшипника, например #10 Clearance Bearing - Flanged - 7/8in OD, при этом головка винта идеально соприкасается с внутренней обоймой подшипника, обеспечивая плавное вращение.

#10-32 Shaft End Screw V2 – 0.5in также специально используется с любым Vortex Shaft для фиксации валов внутри мотора Vortex.

Характеристики
#10-32 Shaft End Screw V1
Материал: легированная сталь
Размер винта: #10
Шаг резьбы: 32 нитки на дюйм
Диаметр головки: 15.88 мм (0.625")
Размер под шестигранник: 1/8"
Длина: 12.7 мм (0.5")
Вес: 3 г (0.007 фунта)

#10-32 Shaft End Screw V2
Материал: легированная сталь
Размер винта: #10
Шаг резьбы: 32 нитки на дюйм
Диаметр головки: 17 мм (0.67")
Размер под шестигранник: 5/32"

Длины и вес:
#10-32 Shaft End Screw V2 – 0.5in
Длина: 12.7 мм (0.5")
Вес: 5 г (0.011 фунта)

#10-32 Shaft End Screw V2 – 1.25in
Длина: 31.75 мм (1.25")
Вес: 7 г (0.015 фунта)

#10-32 Shaft End Screw V2 – 1.75in
Длина: 44.45 мм (1.75")
Вес: 9 г (0.020 фунта)

#10-32 Shaft End Screw V2 – 2.75in
Длина: 69.85 мм (2.75")
Вес: 13 г (0.029 фунта)

#10-32 Shaft End Screw V2 – 3.75in
Длина: 95.25 мм (3.75")
Вес: 17 г (0.037 фунта)
